3.8 多层感知机

我们已经介绍了包括线性回归和 softmax 回归在内的单层神经网络。然而深度学习主要关注多层模型。在本节中，我们将以多层感知机 (multilayer perceptron，MLP) 为例，介绍多层神经网络的概念。

3.8.1 隐藏层

多层感知机在单层神经网络的基础上引入了一到多个隐藏层 (hidden layer)。隐藏层位于输入层和输出层之间。图 3.3 展示了一个多层感知机的神经网络图，它含有一个隐藏层，该层中有 5 个隐藏单元。

图 3.3 带有隐藏层的多层感知机

在图 3.3 所示的多层感知机中，输入和输出个数分别为 4 和 3，中间的隐藏层中包含了 5 个隐藏单元 (hidden unit)。由于输入层不涉及计算，图 3.3 中的多层感知机的层数为 2。由图 3.3 可见，隐藏层中的神经元和输入层中各个输入完全连接，输出层中的神经元和隐藏层中的各个神经元也完全连接。因此，多层感知机中的隐藏层和输出层都是全连接层。

具体来说，给定一个小批量样本 $\boldsymbol{X} \in \mathbb{R}^{n \times d}$，其批量大小为 $n$，输入个数为 $d$。假设多层感知机只有一个隐藏层，其中隐藏单元个数为 $h$。记隐藏层的输出 (也称为隐藏层变量或隐藏变量) 为 $\boldsymbol{H}$，有 $\boldsymbol{H} \in \mathbb{R}^{n \times h}$。因为隐藏层和输出层均是全连接层，可以设隐藏层的权重参数和偏差参数分别为 $\boldsymbol{W}_h \in \mathbb{R}^{d \times h}$ 和 $\boldsymbol{b}_h \in \mathbb{R}^{1 \times h}$，输出层的权重和偏差参数分别为 $\boldsymbol{W}_o \in \mathbb{R}^{h \times q}$ 和 $\boldsymbol{b}_o \in \mathbb{R}^{1 \times q}$。

我们先来看一种含单隐藏层的多层感知机的设计。其输出 $\boldsymbol{O} \in \mathbb{R}^{n \times q}$ 的计算为

$$\begin{aligned} \boldsymbol{H} &= \boldsymbol{X} \boldsymbol{W}_h + \boldsymbol{b}_h,\\ \boldsymbol{O} &= \boldsymbol{H} \boldsymbol{W}_o + \boldsymbol{b}_o, \end{aligned}$$

也就是将隐藏层的输出直接作为输出层的输入。如果将以上两个式子联立起来，可以得到

$$\boldsymbol{O} = (\boldsymbol{X} \boldsymbol{W}_h + \boldsymbol{b}_h)\boldsymbol{W}_o + \boldsymbol{b}_o = \boldsymbol{X} \boldsymbol{W}_h\boldsymbol{W}_o + \boldsymbol{b}_h \boldsymbol{W}_o + \boldsymbol{b}_o.$$

从联立后的式子可以看出，虽然神经网络引入了隐藏层，却依然等价于一个单层神经网络：其中输出层权重参数为 $\boldsymbol{W}_h\boldsymbol{W}_o$，偏差参数为 $\boldsymbol{b}_h \boldsymbol{W}_o + \boldsymbol{b}_o$。不难发现，即便再添加更多的隐藏层，以上设计依然只能与仅含输出层的单层神经网络等价。

3.8.2 激活函数

上述问题的根源在于全连接层只是对数据做仿射变换 (affine transformation)，而多个仿射变换的叠加仍然是一个仿射变换。解决问题的一个方法是引入非线性变换，例如对隐藏变量使用按元素运算的非线性函数进行变换，然后再作为下一个全连接层的输入。这个非线性函数被称为激活函数 (activation function)。下面我们介绍几个常用的激活函数。

3.8.2.1 ReLU 函数

ReLU(rectified linear unit) 函数提供了一个很简单的非线性变换。给定元素 $x$，该函数定义为

$$\text{ReLU}(x) = \max(x, 0).$$

可以看出，ReLU 函数只保留正数元素，并将负数元素清零。为了直观地观察这一非线性变换，我们先定义一个绘图函数 xyplot。

%matplotlib inline
import torch
import numpy as np
import matplotlib.pylab as plt
import sys
sys.path.append("..")
import d2lzh_pytorch as d2l

def xyplot(x_vals, y_vals, name):
    d2l.set_figsize(figsize=(5, 2.5))
    d2l.plt.plot(x_vals.detach().numpy(), y_vals.detach().numpy())
    d2l.plt.xlabel('x')
    d2l.plt.ylabel(name + '(x)')

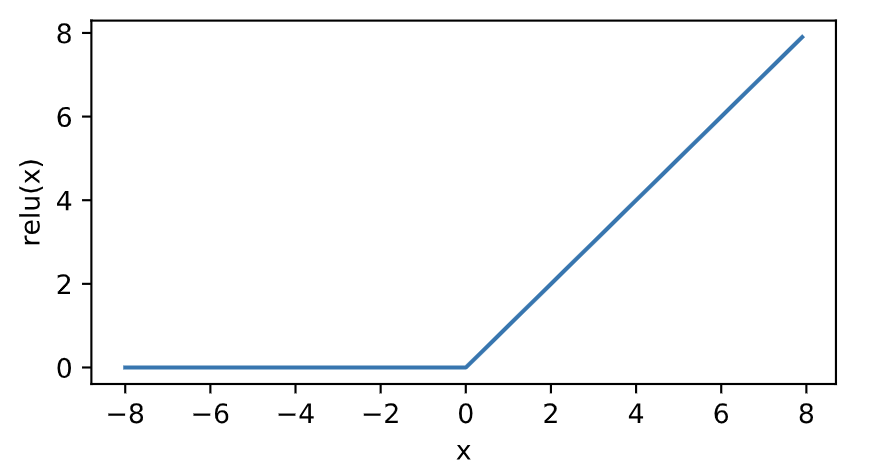

我们接下来通过 Tensor 提供的 relu 函数来绘制 ReLU 函数。可以看到，该激活函数是一个两段线性函数。

x = torch.arange(-8.0, 8.0, 0.1, requires_grad=True)
y = x.relu()
xyplot(x, y, 'relu')

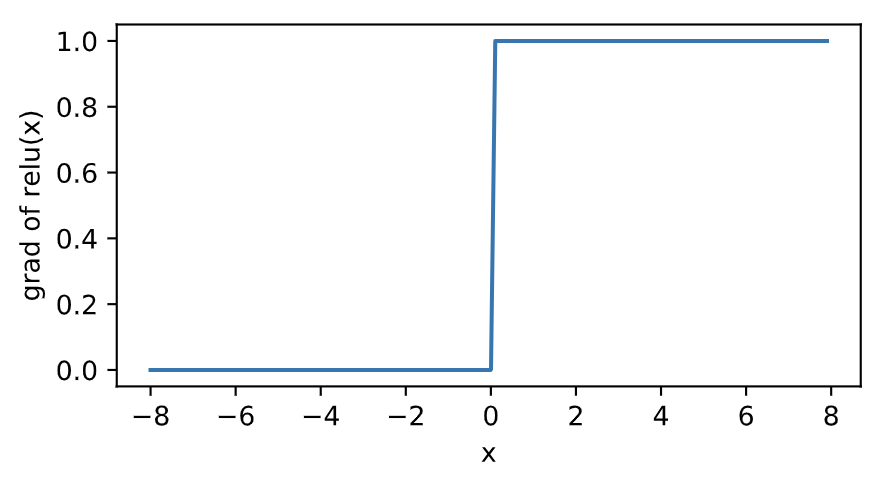

显然，当输入为负数时，ReLU 函数的导数为 0；当输入为正数时，ReLU 函数的导数为 1。尽管输入为 0 时 ReLU 函数不可导，但是我们可以取此处的导数为 0。下面绘制 ReLU 函数的导数。

y.sum().backward()
xyplot(x, x.grad, 'grad of relu')

3.8.2.2 sigmoid 函数

sigmoid 函数可以将元素的值变换到 0 和 1 之间：

$$\text{sigmoid}(x) = \frac{1}{1 + \exp(-x)}.$$

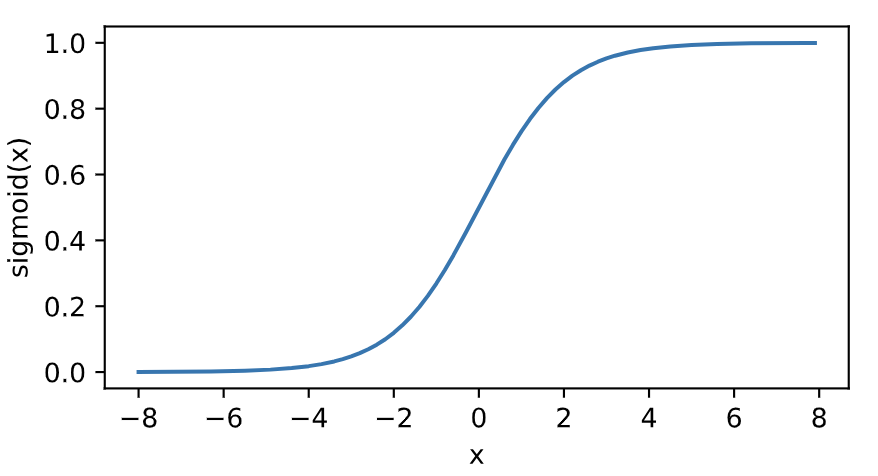

sigmoid 函数在早期的神经网络中较为普遍，但它目前逐渐被更简单的 ReLU 函数取代。在后面“循环神经网络”一章中我们会介绍如何利用它值域在 0 到 1 之间这一特性来控制信息在神经网络中的流动。下面绘制了 sigmoid 函数。当输入接近 0 时，sigmoid 函数接近线性变换。

y = x.sigmoid()
xyplot(x, y, 'sigmoid')

依据链式法则，sigmoid 函数的导数

$$\text{sigmoid}'(x) = \text{sigmoid}(x)\left(1-\text{sigmoid}(x)\right).$$

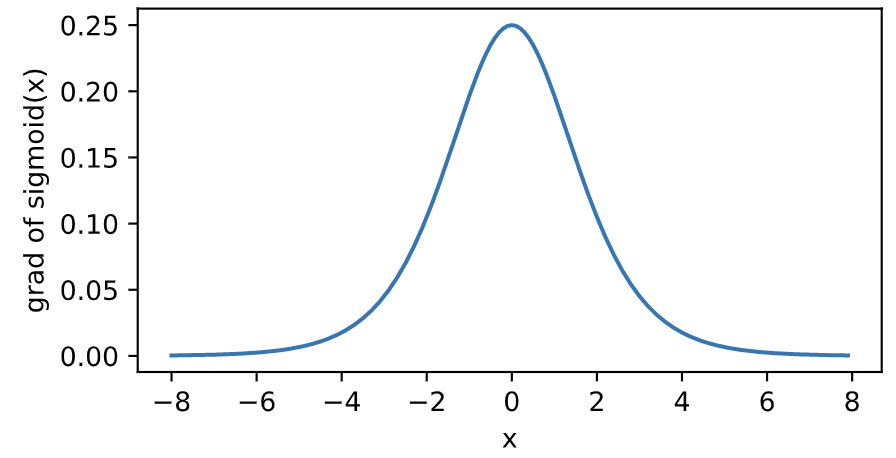

下面绘制了 sigmoid 函数的导数。当输入为 0 时，sigmoid 函数的导数达到最大值 0.25；当输入越偏离 0 时，sigmoid 函数的导数越接近 0。

x.grad.zero_()
y.sum().backward()
xyplot(x, x.grad, 'grad of sigmoid')

3.8.2.3 tanh 函数

tanh(双曲正切) 函数可以将元素的值变换到-1 和 1 之间：

$$\text{tanh}(x) = \frac{1 - \exp(-2x)}{1 + \exp(-2x)}.$$

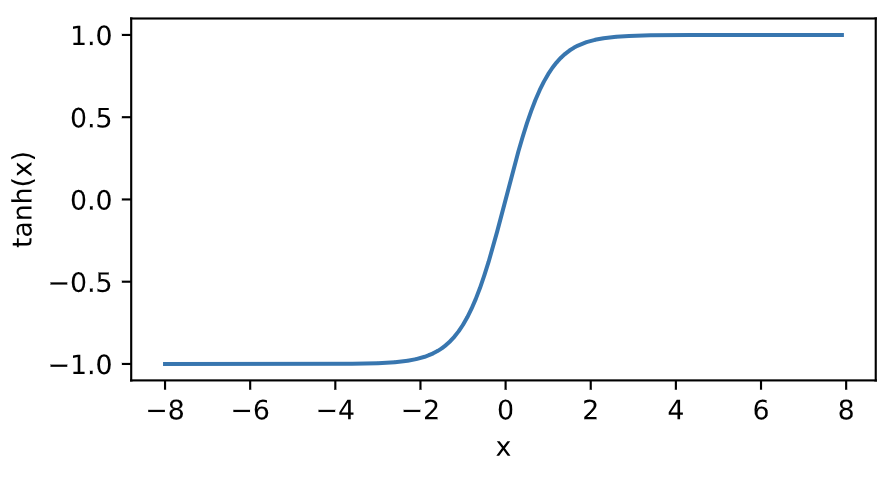

我们接着绘制 tanh 函数。当输入接近 0 时，tanh 函数接近线性变换。虽然该函数的形状和 sigmoid 函数的形状很像，但 tanh 函数在坐标系的原点上对称。

y = x.tanh()
xyplot(x, y, 'tanh')

依据链式法则，tanh 函数的导数

$$\text{tanh}'(x) = 1 - \text{tanh}^2(x).$$

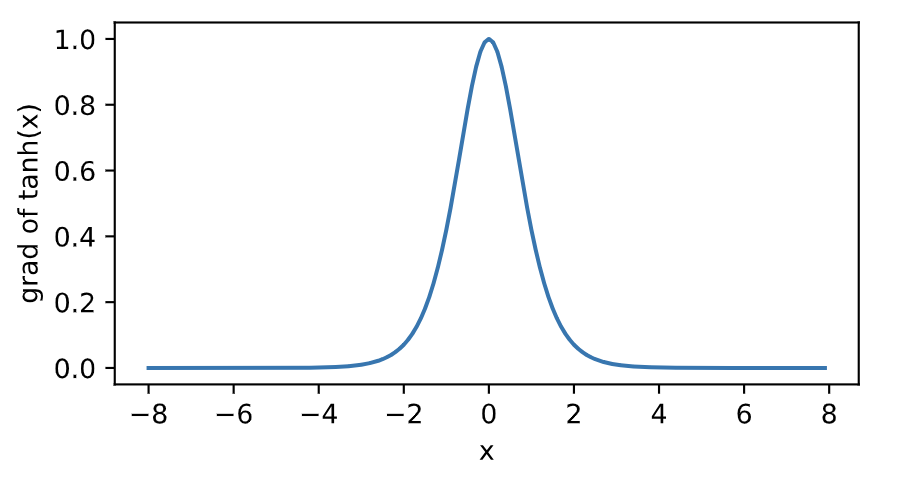

下面绘制了 tanh 函数的导数。当输入为 0 时，tanh 函数的导数达到最大值 1；当输入越偏离 0 时，tanh 函数的导数越接近 0。

x.grad.zero_()
y.sum().backward()
xyplot(x, x.grad, 'grad of tanh')

3.8.3 多层感知机

多层感知机就是含有至少一个隐藏层的由全连接层组成的神经网络，且每个隐藏层的输出通过激活函数进行变换。多层感知机的层数和各隐藏层中隐藏单元个数都是超参数。以单隐藏层为例并沿用本节之前定义的符号，多层感知机按以下方式计算输出：

$$\begin{aligned} \boldsymbol{H} &= \phi(\boldsymbol{X} \boldsymbol{W}_h + \boldsymbol{b}_h),\\ \boldsymbol{O} &= \boldsymbol{H} \boldsymbol{W}_o + \boldsymbol{b}_o, \end{aligned}$$

其中 $\phi$ 表示激活函数。在分类问题中，我们可以对输出 $\boldsymbol{O}$ 做 softmax 运算，并使用 softmax 回归中的交叉熵损失函数。 在回归问题中，我们将输出层的输出个数设为 1，并将输出 $\boldsymbol{O}$ 直接提供给线性回归中使用的平方损失函数。

小结

• 多层感知机在输出层与输入层之间加入了一个或多个全连接隐藏层，并通过激活函数对隐藏层输出进行变换。
• 常用的激活函数包括 ReLU 函数、sigmoid 函数和 tanh 函数。

---

注：本节除了代码之外与原书基本相同，原书传送门
